Mik a DIN vasúti mérők és miért számítanak
DIN vasúti mérők A DIN sínekre telepített energiamérőeszközöket, amelyek célja a paraméterek, például a feszültség, az áram, az energia, az energiafaktor és a kumulatív energiafogyasztás megfigyelése. A DIN sín egy szabványosított fémpálya (az IEC 60715 -nek megfelelő), amelyet széles körben használnak az elektromos vezérlőszekrényekben, az elosztó dobozokban és az ipari automatizálási rendszerekben.
A hagyományos panelmérőkkel összehasonlítva a DIN vasúti mérők kompakt, könnyen telepíthetők és egyszerűen karbantarthatók, így széles körben alkalmazzák őket ipari, kereskedelmi és építési energiagazdálkodási alkalmazásokban.
Fő funkciók
- Energiamérés : Rögzíti az egyfázisú vagy háromfázisú áramkör energiafogyasztását
- Valós idejű megfigyelés : A feszültség, az áram és a frekvencia élő leolvasásait biztosítja
- Adatkommunikáció : Egyes modellek támogatják a Modbus, az RS-485 és más kommunikációs protokollokat
- Biztonsági megfigyelés : Detektálja a rács rendellenességeit, például a túlfeszültséget, az alulfeszültséget és a túláramot
Általános paraméter -összehasonlítás
| Paramétertípus | Tipikus hatótávolság | Leírás |
| Feszültségmérési tartomány | AC 110–240V / AC 380–480V | Különböző tartományok az egyfázisú és háromfázisú rácsokhoz |
| Aktuális mérési tartomány | 1–100a (közvetlen) vagy> 100a (CT -vel) | A terhelés mérete alapján választva |
| Pontossági osztály | 0,5–1.0 osztály | Az alacsonyabb érték nagyobb pontosságot jelent |
| Kijelzőtípus | LCD / LED | Néhányan támogatják a háttérvilágítás kijelzőjét |
| Kommunikációs felület | Nincs / RS-485 / MODBUS RTU | A távirányító és az adatgyűjtéshez |
| Telepítési módszer | 35 mm -es DIN sín | Megfelel a gyors telepítés nemzetközi szabványoknak |
Miért számítanak
- Energiagazdálkodás : A DIN vasúti mérők pontos fogyasztási adatokat szolgáltatnak az energiaeloszlás optimalizálása és a hulladék csökkentése érdekében.
- Működési biztonság : A kulcsfontosságú elektromos paraméterek valós idejű megfigyelése elősegíti a hibák korai észlelését, csökkentve a berendezések károsodásának kockázatát.
- Adatkövethetőség : Támogatja az adatok naplózását és átvitelét az elemzés és a számlázás ellenőrzéséhez.
- Térhatékonyság : A DIN vasúti telepítés a vezérlőszekrények elrendezését szervezi és könnyen karbantartható.
A DIN vasúti mérők alkalmazásai
- Ipari automatizálás : A berendezések terhelésének ellenőrzése a túlterhelések megelőzése érdekében
- Épület energiagazdálkodás : A villamosenergia -felhasználás nyilvántartása padlók vagy bérlők számára a költségek elosztása érdekében
- Megújuló energiarendszerek : A generáció és a rács integrációjának nyomon követése a napenergia- és szélprojektekben
- Adatközpontok : A stabilitás biztosítása érdekében az állvány energiafelhasználásának ellenőrzése
- Nyilvános infrastruktúra : A metróállomásokon, a repülőtereken és más nagy létesítményekben történő disztribúciófigyeléshez
A DIN vasúti mérők előnyei
- Nagy pontosságú : A 0,5 vagy annál magasabb pontossági osztály biztosítja a megbízható adatokat
- Űrmegtakarítási kialakítás : Kompakt elosztó szekrényekhez alkalmas
- Valós idejű megfigyelés : A feszültség, az áram és az energia folyamatos nyomon követése
- Távoli kommunikáció : Egyes modellek támogatják az RS-485, a MODBUS-t és más protokollokat a távoli adatokhoz való hozzáféréshez
- Biztonsági védelem : A rendellenes áramok és a feszültségingadozások észlelése, a berendezések károsodási kockázatainak csökkentése
| Kiválasztási kritériumok | Lehetőségek | Leírás |
| Fázisok | Egyfázisú / háromfázisú | Rács típusa alapján |
| Feszültségtartomány | AC 110–240V / AC 380–480V | Egyezés rendszer feszültsége |
| Aktuális hatótávolság | 1–100a (közvetlen) vagy> 100a (CT -vel) | A terhelés méretétől függ |
| Pontossági osztály | 0,5 / 1,0 | Nagyobb pontosság a számlázás vagy a könyvvizsgálat szempontjából |
| Mérési paraméterek | Feszültség, áram, teljesítmény, PF, frekvencia, energia | Válassza az igények szerint |
| Kommunikáció | Nincs / RS-485 / MODBUS RTU | A távvezérléshez és az integrációhoz |
| Rögzítési módszer | 35 mm -es DIN sín | Szabványos vezérlőszekrény telepítés |
Gyakorlati tippek
- Tervezze meg a jövőbeni kapacitást, amikor kiválasztja a modellt
- Előnyben részesítse a többparaméteres modelleket a jövőbeli frissítési költségek csökkentése érdekében
- Ellenőrizze a kommunikációs protokoll kompatibilitását a meglévő EMS rendszerekkel
- Válasszon magasabb védelmi besorolást a durva környezetekhez
Főbb jellemzők, amelyeket a DIN vasúti mérőkben kell keresni
Mérési képességek
- Feszültség : Egyfázisú vagy háromfázisú áramkörökhöz
- Jelenlegi : A terhelésbiztonság és a megfigyelés érdekében
- Hatalom : Aktív, reaktív és látszólagos teljesítmény
- Teljesítménytényező : A hatékonyság értékeléséhez
- Energiafogyasztás : Teljes fogyasztás kezelési célokra
Megjelenítés és felület megjelenítése és interfésze
- Kijelzőtípus : LCD vagy LED, néhány háttérvilágítással
- Nyelvi lehetőségek : Néhányan több nyelvet támogatnak a szélesebb használhatóság érdekében
- Frissítési ráta : A gyorsabb frissítések jobb valós idejű láthatóságot biztosítanak
Összekapcsolhatóság és kommunikáció
- Helyi olvasás : Közvetlen panel kijelző
- Távoli kommunikáció : RS-485, Modbus RTU és egyéb EMS-integráció protokolljai
- Adatkivitel : Egyes modellek támogatják a történelmi adattárolást és az exportot
Tartósság és biztonsági előírások
- Védelmi besorolás : IP20, IP40 vagy magasabb a por és az érintés védelme érdekében
- Szigetelő osztály : Biztosítja az elektromos elszigeteltséget a biztonság érdekében
- Üzemi hőmérsékleti tartomány : Alkalmas különféle környezetekhez
- Megfelelés : IEC és egyéb releváns szabványok a pontosság és a biztonság szempontjából
Paraméter -összehasonlító táblázat
| Szolgáltatáskategória | Közös tartomány / opciók | Leírás |
| Feszültségtartomány | AC 110–240V / AC 380–480V | Egy vagy háromfázisú használatra |
| Aktuális hatótávolság | 1–100a (közvetlen) vagy> 100a (CT -vel) | A terhelési kapacitás alapján |
| Pontossági osztály | 0,5 / 1,0 | Alacsonyabb szám = nagyobb pontosság |
| Kijelzőtípus | LCD / LED | LCD gyakran háttérvilágítással; Világosabb LED |
| Kommunikációs protokoll | Nincs / RS-485 / MODBUS RTU | A távvezérléshez |
| Védelmi besorolás | IP20 / IP40 | A környezeti igények alapján |
| Telepítés | 35 mm -es DIN sín | Nemzetközi szabvány rögzítés |
Kiválasztási betekintés
- Válassza a Kommunikáció-kompatibilis DIN vasúti mérőket a távoli EMS integrációhoz
- A magasabb pontosságú modellek a legjobbak a könyvvizsgálati vagy számlázási alkalmazásokhoz
- Kemény körülmények között a magasabb védelem és a hőmérsékleti tolerancia prioritása
- Válasszon olyan modelleket, amelyek a méretezhetőséghez több paraméter méréssel rendelkeznek
Használja a DIN vasúti mérők eseteit az iparágakban
DIN vasúti mérők Jelentős szerepet játszanak a globális elektromos rendszerekben és az energiagazdálkodásban. Kompakt tervezéssel, pontos méréssel és rugalmas telepítéssel ezek a megfigyelési alkalmazások széles skálájához alkalmasak, az ipari termeléstől a kereskedelmi épületekig.
Hangzhou Antin Power Technology Co., Ltd , 2013 -ban alapított és Kínában, Hangzhou -ban található - a "Paradicsom Szilícium -völgyének" nevezett - a villamosenergia -mérők és az energiamérő megoldások vezető gyártója és szállítója. A társaság DIN vasúti energiamérőket, többfunkciós energiamérőket, előre fizetett energiamérőket, panelmérőket és egyebeket fejlesztett ki, és így tovább, amelyeket széles körben alkalmaznak az energiagazdálkodási rendszerekben, az al-számláló rendszerekben és az elektromos SCADA rendszerekben.
Ipari automatizálás
- A gyártóberendezések feszültségét, áramát és energiáját valós időben figyelje meg
- Elemezze az energiafelhasználást a hatékonyság javítása érdekében
- A berendezések károsodásának megakadályozása a túlterhelések vagy a feszültség ingadozása miatt
| Alkalmazás | Feszültségtartomány | Aktuális hatótávolság | Pontossági osztály |
| Nehéz rakományú berendezés | AC 380–480V (háromfázisú) | 50–200a (CT -vel) | 0.5 |
| Automatizált gyártósorok | AC 220–240V (egy/háromfázisú keverék) | 10–100a | 1.0 |
Kereskedelmi épületek és energiagazdálkodási rendszerek
- Jegyezze fel a padlók, osztályok vagy bérlők használatát a költségelosztáshoz
- Integráljon az EMS-be a valós idejű fogyasztási trendekhez
- Javítsa a hatékonyságot és csökkentse a működési költségeket
| Alkalmazás | Feszültségtartomány | Aktuális hatótávolság | Kommunikáció |
| Bérleti számlázás | AC 110–240V | 5–63a | RS-485 / MODBUS RTU |
| Energiafogyasztási elemzés | AC 220–240V (háromfázisú) | 10–80a | RS-485 / Adattárolás |
Megújuló energiarendszerek
- Figyelemmel kíséri a generációs kimenetet, a hálózat integrációját és a teljesítménytényezőt
- A rendszer hatékonyságának nyomon követése és a beállítások optimalizálása
- Integráljon a SCADA -val a távoli menedzsmenthez
| Alkalmazás | Feszültségtartomány | Aktuális hatótávolság | Különlegesség |
| Napenergia -ellenőrzés | AC 220–240V | 5–40a | Fordított teljesítményérzékelés |
| Szélenergia -mérés | AC 380–480V | 20–100a | Harmonikus elemzés |
Adatközpontok és IT infrastruktúra
- Pontosan rögzítse az állvány és a PDU energiafogyasztását
- Támogassa a nagyfrekvenciás adatok frissítését a valós idejű megfigyeléshez
- Trigger riasztások az EMS integrációján keresztül
| Alkalmazás | Feszültségtartomány | Aktuális hatótávolság | Pontossági osztály |
| Állványszintű megfigyelés | AC 110–240V | 1–32a | 0.5 |
| Elosztószoba megfigyelés | AC 220–240V (háromfázisú) | 10–63a | 0,5 / 1,0 |
Nyilvános infrastruktúra
- A kritikus zónaterhelések valós időben figyelje meg
- Javítsa a megbízhatóságot és megakadályozza az áramkimaradásokat
- Támogassa a központosított megfigyelést és az adatok archiválását
A vállalati erősségek kihasználása
Erős K + F képességekkel, Hangzhou Antin Power Technology Co., Ltd Nem csak nagy pontosságot és szolgáltatásban gazdagít DIN vasúti mérők Ugyanakkor biztosítja a zökkenőmentes integrációt a több EMS platformon is, segítve a felhasználókat a teljes energia megjelenítésének és optimalizálásának elérésében.

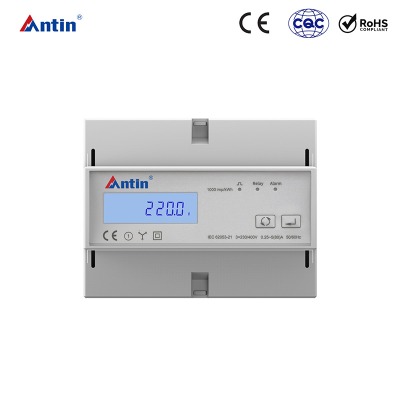

AT180G-YF sorozat háromfázisú DIN Rail Energy Meter
