modell：ATB-700

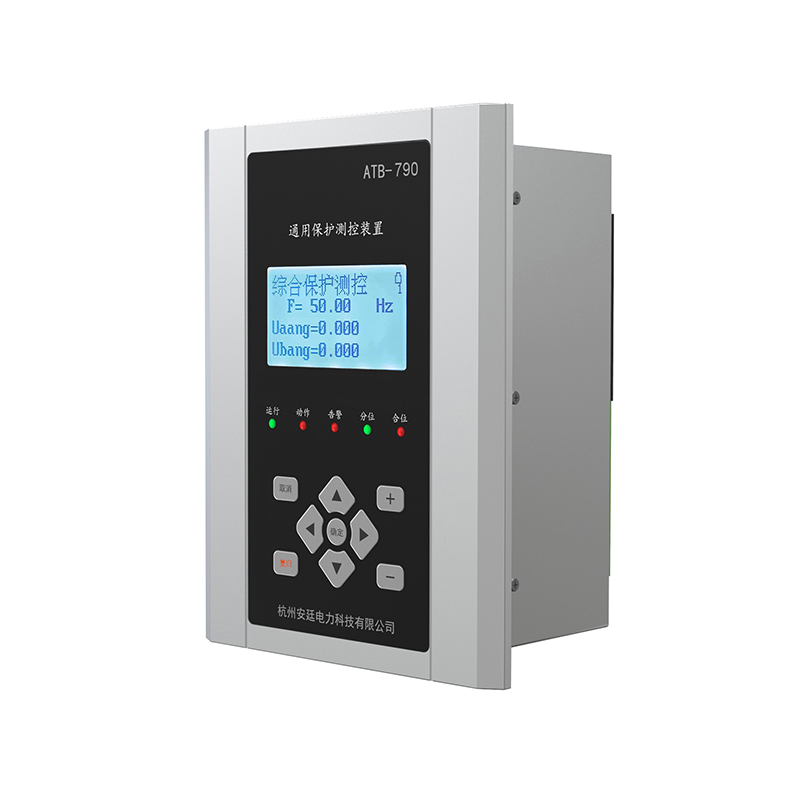

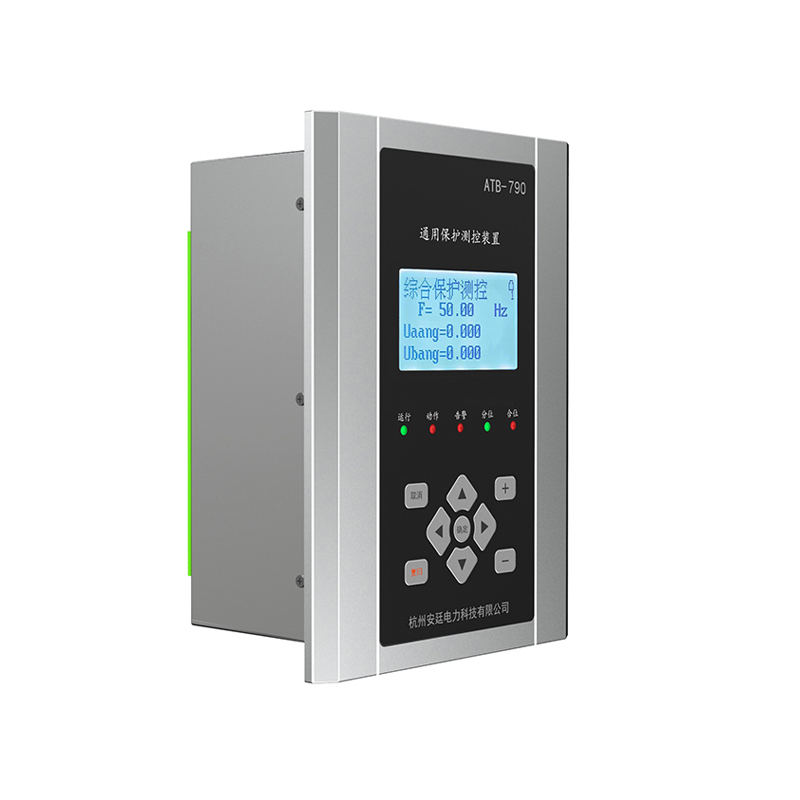

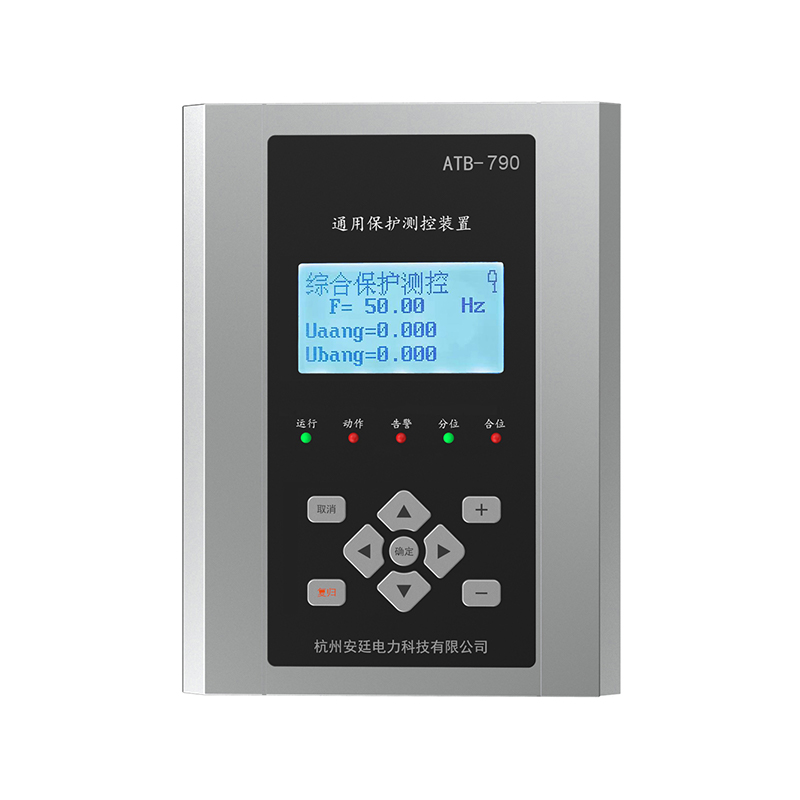

ATB-700 sorozatú mikrokomputó-védőeszközök

Az ATB-700 sorozatú mikrokomputó-védelmi eszközök alkalmasak az összes feszültségszint védelmére, mérésére és szabályozására, 35 kV alatt. A kiemelkedő védelem, a mérés, a vezérlés, a tartalék energia automatikus aktiválása és a kommunikációs megfigyelési funkciók révén teljes megoldást kínálhat az alállomások, az erőművek, a nagy és alacsony feszültségű eloszlás és az üzemi energiaellátó rendszerek védelme és vezérlése érdekében, amelyek erősen garantálhatják a magas és alacsony feszültségű hálózatok és a növényi energiarendszerek biztonságos és stabil működését. Más védelmi és automatizálási berendezésekkel együtt felhasználható egy automatizálási rendszer létrehozására egy kommunikációs felületen keresztül. Az összes eszközt központilag be lehet szerelni egy panelen vagy helyben, magas és alacsony feszültségű kapcsolóberendezésben.

Lépjen kapcsolatba velünk

Előző:ATB-690 Általános célú védelem és vezérlőeszköz

Következő:ATB-600 sorozatú mikrokomputó-védőeszközök

modell
Jellemzők
paraméter
méret

Dolgozó erő kínálat
Névleges működő feszültség	AC200V 、 DC220V vagy DC100V
Minősített technikai specifikációk
Váltakozó áramú áram	5a vagy 1a
Váltakozó áramú feszültség	400 V vagy 100 V
Frekvencia	50Hz
Energiafogyasztás
Tápegység	≤5W működés alatt, védelmi állapot alatt ≤10W
Váltakozó áramú áramkör	＜ 1VA/fázis （in = 5a）；＜ 0,5VA/fázis （in = 1a）
Váltóáramú feszültség áramkör	＜ 0,5VA/fázis
Pontos működési tartomány
Jelenlegi	0,4 hüvelyk ~ 20in
Feszültség	0,4 V ~ 0,2un
Frekvencia	0,9fn ~ 1,1fn
Idő	0 ~ 100s
A védelmi szakasz pontossága
Állandó érték -pontosság	≤ ± 5%
Időpontosság	＜ ± 1% vagy ± 35 ms
Egész csoportos cselekvési idő	≤35 ms
Frekvencia pontosság	≤0,01Hz
A mérési és vezérlő szakasz pontossága
AC pontosság	≤0 ± 0,2%
Aktív és reaktív teljesítmény	≤ ± 0,5%
Bemeneti kimenet
Digitális bemenet	Bemeneti típus: aktív számú optoiszolált bemenet ： 8
Váltó kimenet	A névleges áram hordtáskapinfutás AKCIÓK AKCIÓS AKARMUNKAK 250VAC/220VDC 5A kimeneti típus ： Passzív (NULL CONTACT)
Kommunikációs kikötő
RS485	Modbus rtu
Munkakörnyezet
Üzemi hőmérséklet	-25 ℃ ~ 55 ℃
Tárolási hőmérséklet	-40 ℃ ~ 70 ℃
Működő páratartalom	≤90%RH acsora nem kondenzálás, nincs maró ható levegő
Tároló páratartalom	≤95%RH ， nem kondenzáló, nincs korrozív levegő
Magasság	≤2000 m
Elektromágneses kompatibilitási teljesítmény
Elektrosztatikus kisülés	Osztály ⅳ（ GB/T 17626.2 IEC 61000-4-2）
RF mező szilárdsága Fogékonyság	Osztály ⅲ（ GB/T 17626.3 IEC 61000-4-3）
Elektromos gyors átmeneti /robbanásvizsgálat	Osztály ⅳ (GB/T 17626.4 IEC 61000-4-4）
Túlfeszültségvizsgálat	IV. Osztály (GB/T 17626.5 IEC 61000-4-5)
Elvégzett érzékenységi teszt	Osztály ⅲ（ GB/T 17626.6 IEC 61000-4-6）
Hatalom Frekvencia mágneses mező érzékenysége Teszt	Osztály ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oszcilláló hullám immunitás	Osztály ⅲ (GB/T 17626.12 IEC 61000-4-12)
Elektromágneses kibocsátási határértékek	Accordant (GB/T 14598.16 IEC 60255-25)
Elektromos szigetelési tulajdonságok
Dielektromos erősség	2 kV munkamenőségi feszültség, 1 perc （GB/T 13729）
Szigetelési ellenállás	≥100mΩ （GB/T 13729）
Ütésfeszültség	5 kV kezetes 12/50 （（GB/T 13729）
Mechanikai tulajdonságok
Rezgésválasz/tartósság	Osztály ⅰ （GB/T 11287）
Sokk válasz/tartósság	Osztály ⅰ （GB/T 14537）
Ütközésválasz	Osztály ⅰ （GB/T 14537）
Általános dimenzió
H × w × D	200 mm × 149 mm × 72,5 mm
Kivágási dimenzió	176 mm × 144,5 mm

Modell Funkció		ATB-765	ATB-771	ATB-772	ATB-773	ATB-790
Véd	Túlzott kezdési idő védelme	■
	Fázis-fázisú túláram védelem		■			■
	Fázis és fázis rögzített idő túláram védelem	■
	Túlterhelésvédelem	■	■			■
	Védelem újratelepítése					■
	Gyorsulásvédelem					■
	Töltésvédelem		■			■
	Negatív szekvencia túláram védelem		■			■
	Nulla szekvenciás túláram védelem	■	■			■
	Túlfeszültség védelme
	Alacsony feszültségű védelem	■	■	■	■	■
	Nulla szekvenciás túlfeszültség védelme
	Alacsony frekvenciájú rakománycsökkenés					■
	Nem hatóanyag-védelem	■				■
	Inline tartalék Power önmegtakarítás		■
	Hídkapcsoló önmegtakarítás
	PT szünet észlelése			■	■
telemetria kommunikál	Feszültség
	Jelenlegi	■	■			■
	Aktív erő	■	■			■
	Reaktív erő	■	■			■
	Teljesítménytényező	■	■			■
	Frekvencia	■	■	■	■	■
	Telemetria	12	12	12	12	12
eseménynaplózás	Védelmi események	■	■	■	■	■
	Riasztási események	■	■	■	■	■
	Teleméter műszak eseményei	■	■	■	■	■
	Napló események üzemeltetése	■	■	■	■	■
	Véletlen váltásszámlálási statisztika	■	■	■	■	■
ellenőrzés	Távoli védelmi dobás/visszatérés	■	■	■	■	■
	R Emote a beállítási érték módosítása		■	■	■	■
	Helyi/távoli kapcsolás és bezárás	■	■
comm.	RS-485 Communication
