modell：ATB-800

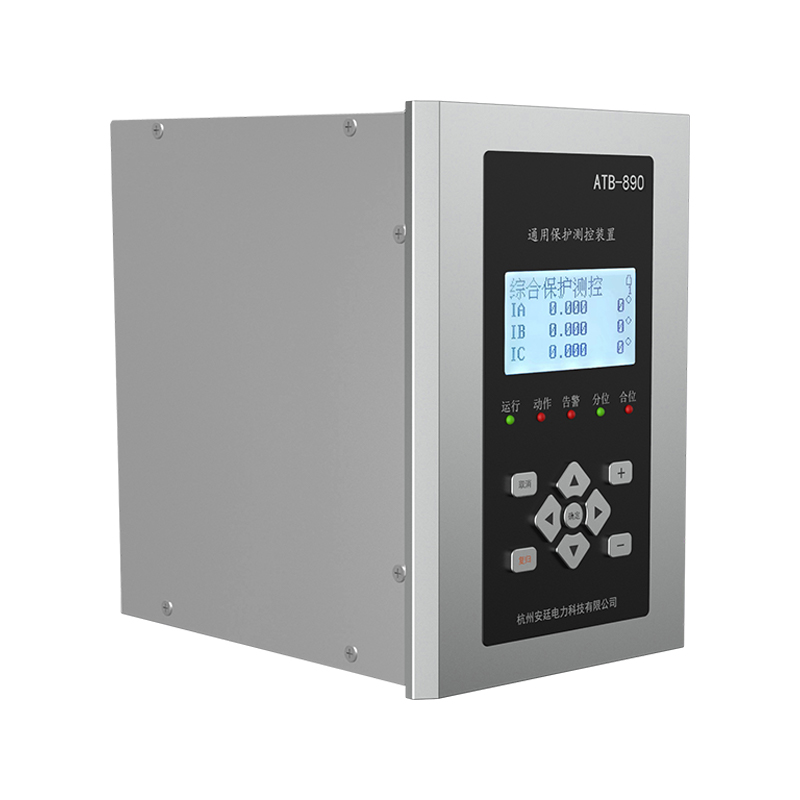

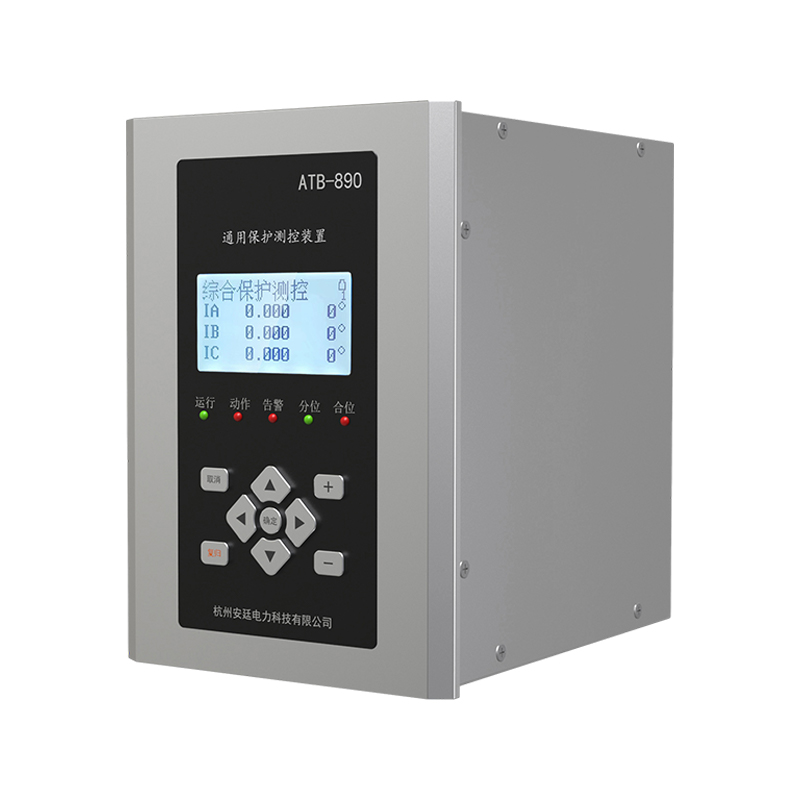

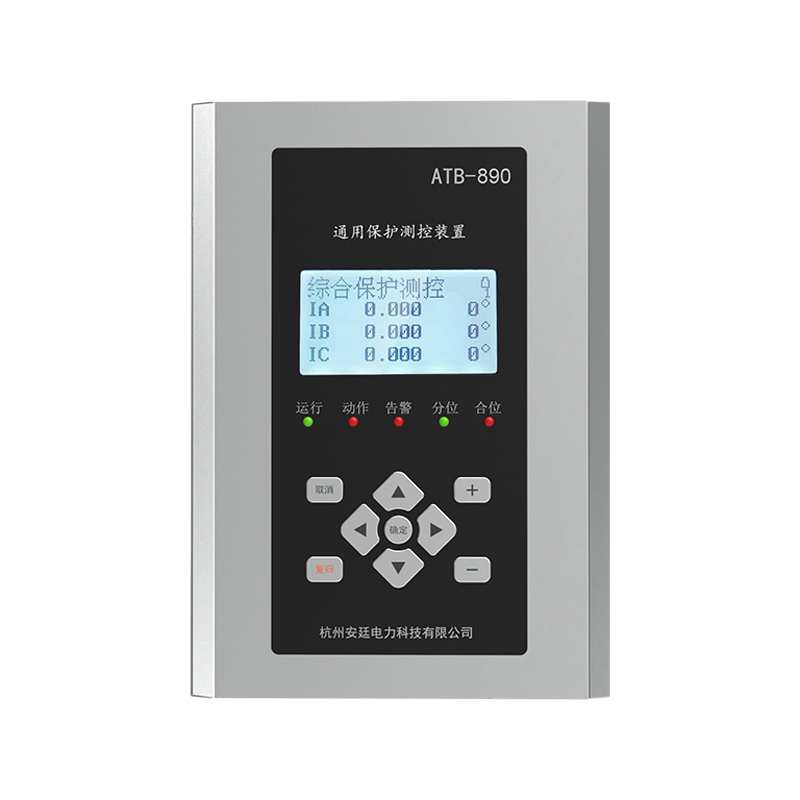

ATB-800 sorozatú mikrokomputó-védőeszközök

Az ATB-800 sorozatú mikrokomputó-védő eszközök alkalmasak az összes feszültségszint védelmére, mérésére és szabályozására, 110 kV alatt. A tökéletes védelem, a mérés, a vezérlés, a tartalék energia automatikus aktiválása és a kommunikációs megfigyelési funkciókkal teljes megoldást kínálhat az alállomások, az erőművek, a nagy és alacsony feszültség-eloszlás, valamint a növényi energiarendszerek védelmére és vezérlésére, amelyek erősen garantálhatják a nagy és alacsony feszültségű hálózati és növényi energiarendszerek biztonságos és stabil működését. Más védelmi és automatizálási berendezésekkel együtt felhasználható egy automatizálási rendszer létrehozására egy kommunikációs felületen keresztül. Minden eszköz lehet
Központi telepítés egy panelen vagy helyben magas és alacsony feszültségű kapcsolóberendezésben.

Lépjen kapcsolatba velünk

Előző:ATB-600 sorozatú mikrokomputó-védőeszközök

Következő:Nincs következő cikk

modell
Jellemzők
paraméter
méret

● ATB-890 Általános célú védelmi és vezérlőeszköz

● ATB-865 motorvédelem és vezérlőeszköz

● ATB-867 motoros differenciálvédő eszköz

● ATB-871 biztonsági mentési aktiválási védelmi eszköz

● ATB-872 PT párhuzamos védelem és vezérlőeszköz

● ATB-873 PT védelmi megfigyelő eszköz

● ATB-875 Busbar készenléti védelmi eszköz

● ATB-882 transzformátor differenciálvédő eszköz

● ATB-885 Transformer Biztonsági Biztonsági Védelmi Megfigyelés és Vezérlő eszköz

Dolgozó erő kínálat
Névleges működő feszültség	AC200V 、 DC220V vagy DC100V
Minősített technikai specifikációk
Váltakozó áramú áram	5a vagy 1a
Váltakozó áramú feszültség	400 V vagy 100 V
Frekvencia	50Hz
Energiafogyasztás
Tápegység	≤5W működés alatt, védelmi állapot alatt ≤10W
Váltakozó áramú áramkör	＜ 1VA/fázis （in = 5a）；＜ 0,5VA/fázis （in = 1a）
Váltóáramú feszültség áramkör	＜ 0,5VA/fázis
Pontos működési tartomány
Jelenlegi	0,4 hüvelyk ~ 20in
Feszültség	0,4 V ~ 0,2un
Frekvencia	0,9fn ~ 1,1fn
Idő	0 ~ 100s
A védelmi szakasz pontossága
Állandó érték -pontosság	≤ ± 5%
Időpontosság	＜ ± 1% vagy ± 35 ms
Egész csoportos cselekvési idő	≤35 ms
Frekvencia pontosság	≤0,01Hz
A mérési és vezérlő szakasz pontossága
AC pontosság	≤0 ± 0,2%
Aktív és reaktív teljesítmény	≤ ± 0,5%
Bemeneti kimenet
Digitális bemenet	Bemeneti típus: aktív számú optoiszolált bemenet ： 8
Váltó kimenet	A névleges áram hordtáskapinfutás AKCIÓK AKCIÓS AKARMUNKAK 250VAC/220VDC 5A kimeneti típus ： Passzív (NULL CONTACT)
Kommunikációs kikötő
RS485	Modbus rtu
Munkakörnyezet
Üzemi hőmérséklet	-25 ℃ ~ 55 ℃
Tárolási hőmérséklet	-40 ℃ ~ 70 ℃
Működő páratartalom	≤90%RH acsora nem kondenzálás, nincs maró ható levegő
Tároló páratartalom	≤95%RH ， nem kondenzáló, nincs korrozív levegő
Magasság	≤2000 m
Elektromágneses kompatibilitási teljesítmény
Elektrosztatikus kisülés	Osztály ⅳ（ GB/T 17626.2 IEC 61000-4-2）
RF mező szilárdsága Fogékonyság	Osztály ⅲ（ GB/T 17626.3 IEC 61000-4-3）
Elektromos gyors átmeneti /robbanásvizsgálat	Osztály ⅳ (GB/T 17626.4 IEC 61000-4-4）
Túlfeszültségvizsgálat	IV. Osztály (GB/T 17626.5 IEC 61000-4-5)
Elvégzett érzékenységi teszt	Osztály ⅲ（ GB/T 17626.6 IEC 61000-4-6）
Hatalom Frekvencia mágneses mező érzékenysége Teszt	Osztály ⅳ (GB/T 17626.8 IEC 61000-4-8)
Oszcilláló hullám immunitás	Osztály ⅲ (GB/T 17626.12 IEC 61000-4-12)
Elektromágneses kibocsátási határértékek	Accordant (GB/T 14598.16 IEC 60255-25)
Elektromos szigetelési tulajdonságok
Dielektromos erősség	2 kV munkamenőségi feszültség, 1 perc （GB/T 13729）
Szigetelési ellenállás	≥100mΩ （GB/T 13729）
Ütésfeszültség	5 kV kezetes 12/50 （（GB/T 13729）
Mechanikai tulajdonságok
Rezgésválasz/tartósság	Osztály ⅰ （GB/T 11287）
Sokk válasz/tartósság	Osztály ⅰ （GB/T 14537）
Ütközésválasz	Osztály ⅰ （GB/T 14537）
Általános dimenzió
H × w × D	215,4 mm × 149 mm × 183,6 mm
Kivágási dimenzió	208 mm × 147 mm

Modell Funkció		ATB - 865	ATB - 867	ATB - 871	ATB - 872	ATB - 873	ATB - 875	ATB - 882	ATB - 885	ATB - 890
Véd	Három színpadi áramú védelem						■		■	■
	Fázisra a fázisra rögzített idő túláram védelme	■
	Túlterhelésvédelem	■					■		■	■
	Túlterhelés blokkolási feszültségszabályozás								■
	Túlterhelés Start levegő hűtése								■
	Három fázisú visszatérés									■
	Gyorsulásvédelem									■
	Töltésvédelem						■		■	■
	Negatív szekvencia túláram védelem	■								■
	Nulla szekvenciás túláram védelem	■							■	■
	Túlfeszültség védelme	■			■	■			■	■
	Alacsony feszültségű védelem	■			■	■			■	■
	Nulla szekvenciás túlfeszültség védelme	■							■	■
	Alacsony frekvenciájú rakománycsökkenés									■
	Nem hatóanyag-védelem	■	■					■
	Differenciális gyors szünet	■	■					■
	Arányos különbség		■					■
	Második harmonikus blokkolás							■
	CT leválasztás blokkolása		■					■
	Inline készenléti önmegtakarítás			■			■
	A hidak ellenállnak az öngyógyulásnak			■			■
	PT leválasztási riasztás				■	■
	Buszbár földelés				■	■
	Pt feszültség párhuzamos/párhuzamos				■
telemetria kommunikál	Feszültség	■							■	■
	Jelenlegi	■	■					■	■	■
	Aktív erő	■							■	■
	Reaktív erő	■							■	■
	Teljesítménytényező	■							■	■
	Frekvencia	■							■	■
	Telemetria	8	11	11	11	11	11	11	11	8
eseménynaplózás	Védelmi események	■	■	■	■	■	■	■	■	■
	Riasztási események	■	■	■	■	■	■	■	■	■
	Teleméter műszak eseményei	■	■	■	■	■	■	■	■	■
	Napló események üzemeltetése	■	■	■	■	■	■	■	■	■
	Véletlen váltásszámlálási statisztika	■							■	■
ellenőrzés	Távoli védelmi dobás/visszatérés	■	■	■	■	■	■	■	■	■
	R Emote a beállítási érték módosítása								■	■
	Helyi/távoli kapcsolás és bezárás	■	■					■	■	■
Üzemeltetési doboz	A jelzés kioldása és bezárása								■	■
	Önálló és elleni küzdelem								■	■
	Adaptív utazás és záró áram								■	■
	Vezérlő áramkör leválasztási riasztása								■	■
comm.	RS-485 kommunikáció	■	■	■	■	■	■	■	■	■
